Khi xảy ra đoản mạch, ai hành động trước – Công tắc tơ hay cầu chì? Trình tự sai và mô-đun SiC của bạn không còn nữa

Trong các hệ thống điện áp cao, công suất lớn như trạm sạc DC và bộ lưu trữ năng lượng PCS, công tắc tơ và cầu chì DC luôn xuất hiện cùng nhau trên sơ đồ mạch – được mắc nối tiếp trên cùng một mạch chính. Vậy mà nhiều kỹ sư vẫn nghĩ chúng “mỗi người làm công việc riêng” – contactor xử lý việc chuyển mạch, cầu chì xử lý bảo vệ ngắn mạch.

Nhưng bất kỳ ai đã thực sự phân tích lỗi đều biết sự thật phũ phàng: nếu cả hai chỉ "chiến đấu với chính mình" mà không có sự phối hợp thực sự, chúng có thể không mở được khi đáng lẽ phải mở hoặc bị ngắt khi không nên – và dù sao thì mô-đun SiC trị giá hàng nghìn đô la của bạn cũng sẽ biến mất.

Hôm nay chúng ta sẽ phân tích các nguyên tắc phối hợp của "bộ đôi vàng" này từ đầu.

I. Phân lớp trình tự thời gian: Lỗi có ba cấp độ, hành động phải tuân theo thứ tự

Mạch DC điện áp cao được thiết kế phù hợp sẽ thực hiện bảo vệ ba tầng. Công tắc tơ và cầu chì tuân theo sự phân công lao động theo trình tự thời gian nghiêm ngặt, không có xung đột giữa chúng:

1. Quá tải nhẹ (dòng điện định mức 1–3×)

Hệ thống BMS và phần mềm bảng điều khiển can thiệp trước tiên – giảm nguồn điện, kích hoạt cảnh báo – trong khi công tắc tơ mở bình thường và cầu chì hoàn toàn không hoạt động.

2. Quá tải vừa phải (dòng định mức 3–8×)

Phần mềm không thể đáp ứng kịp thời. Công tắc tơ thực hiện ngắt, dòng điện sự cố được xóa và cầu chì vẫn còn nguyên.

3. Mạch cực ngắn (dòng cực cao 10×+)

Cả phần mềm và công tắc tơ đều không thể phản ứng đủ nhanh. Cầu chì tốc độ cao loại aR của Galaxy Fuse được ưu tiên xử lý lỗi trong mili giây – cắt mạch trước khi dòng điện lớn có thể liên tục tác động đến công tắc tơ.

Nguyên tắc phối hợp:Dòng điện định mức của cầu chì > Dòng điện liên tục của công tắc tơ, có biên độ đủ cho các điều kiện đột biến và nhiệt độ cao – cầu chì chỉ hoạt động trong các trường hợp đoản mạch đe dọa tính mạng.

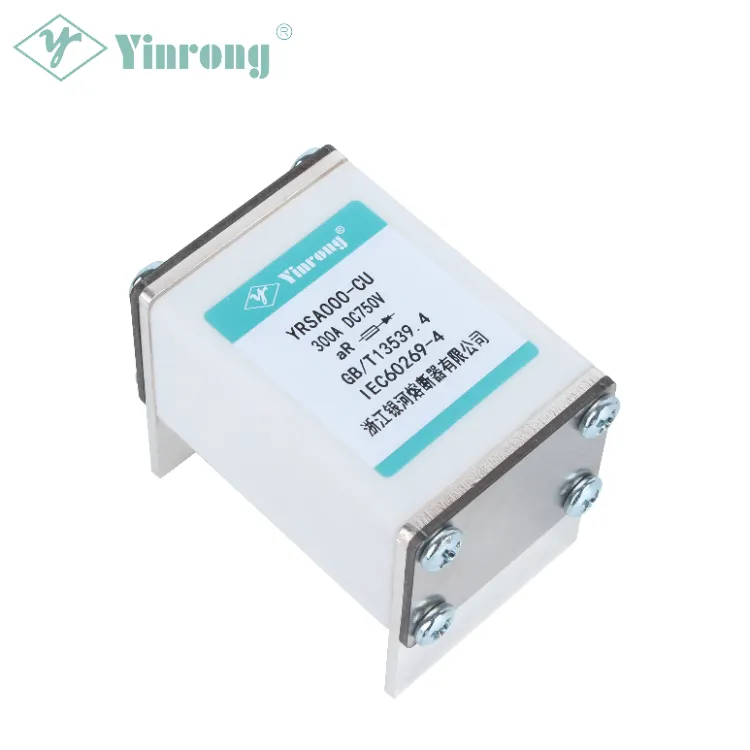

Tài liệu tham khảo thực tế:Đối với hệ thống đầy tải 250A, hãy chọn công tắc tơ 300A được ghép nối vớiCầu chì Galaxy Cầu chì tốc độ cao YRSA series 350A.



II. Phù hợp với năng lượng: Cầu chì hấp thụ nhiệt, công tắc tơ tránh hư hỏng do nhiệt

Đây là cốt lõi của sự bảo vệ phối hợp – và là nguyên tắc cơ bản mà 90% kỹ sư bỏ qua. Nói một cách dễ hiểu: tổng năng lượng nhiệt (I2t) được giải phóng tại thời điểm đoản mạch sẽ phá hủy các công tắc tơ và mô-đun nguồn. Để đạt được sự bảo vệ phối hợp thực sự, phải tuân theo một quy tắc sắt: Tổng thời gian ngắt cầu chì tốc độ cao của Galaxy Fuse I2t < Khả năng chịu đựng thời gian ngắn của contactor I2t.

1. Cầu chì thổi chậm gG kém chất lượng:Giá trị I2t rất lớn – phần lớn năng lượng nhiệt được truyền vào công tắc tơ, gây ra hiện tượng hàn tiếp xúc ở nhiệt độ cao. Đây là kiểu gián đoạn “tiêu diệt lẫn nhau” – không có sự phối hợp.

2. Cầu chì Galaxy Fuse YRSA Series aR-Class Cầu chì tốc độ cao:Có các thành phần dải đồng mạ bạc hoặc bạc nguyên chất giúp hạn chế chính xác I2t cho qua. LấyDòng YRSA000-CU ví dụ như cầu chì loại aR có I2t cực thấp và khả năng hạn chế dòng điện mạnh – hấp thụ phần lớn nhiệt sự cố tại thời điểm đoản mạch. Nhiệt truyền qua công tắc tơ là tối thiểu, các tiếp điểm vẫn nguyên vẹn mà không bị hàn – đạt được hiệu quả phối hợp của "hy sinh cầu chì, cứu contactor" .

Kết hợp với công nghệ dập hồ quang độc quyền của Galaxy Fuse – cát thạch anh có độ tinh khiết cao với phương pháp xử lý triệt tiêu hồ quang chuyên dụng – hồ quang được dập tắt nhanh chóng tại thời điểm ngắn mạch mà không bị vỡ vỏ hoặc rò rỉ cát, ngăn ngừa hư hỏng hồ quang thứ cấp cho các cực của công tắc tơ.

III. Kết hợp mức điện áp và dòng điện: Nền tảng thống nhất, Giảm công suất phối hợp

Nền tảng của sự phối hợp là cả hai thành phần đều hoạt động trên cùng một tham số phần cứng cơ bản – không phải một điện áp cao và một điện áp thấp, không phải một điện áp định mức cao và một định mức dòng điện thấp.

1. Thống nhất điện áp

Điện áp DC định mức của cả công tắc tơ và cầu chì phải hoàn toàn phù hợp, với giới hạn an toàn 1,2–1,3 × trên điện áp bus:

●Trạm sạc tiêu chuẩn 750V:Contactor 1000VDC + Cầu chì GalaxyDòng YRSA000-CU 750/1000VDC

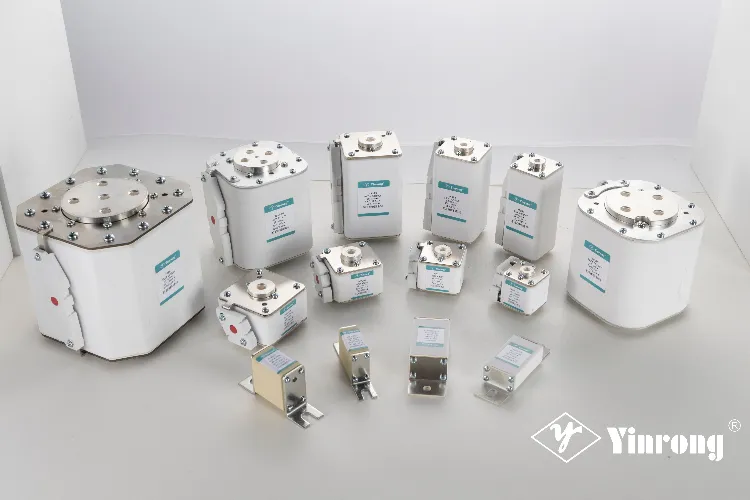

●Sạc cực nhanh điện áp cao 800V / Bộ lưu trữ Megawatt:Contactor 1500VDC + Cầu chì GalaxyDòng YRSA1-HK 1500VDC hoặcDòng YRSA7-PK 1500VDC



Các sản phẩm Galaxy Fuse tuân thủ tiêu chuẩn IEC60269-4, GB/T13539.4 và các tiêu chuẩn quốc tế khác, với nhiều dòng sản phẩm có chứng nhận UL, TUV và CE. Độ bền cách điện cao đảm bảo khả năng tương thích hoàn hảo với các công tắc tơ điện áp cao.



2. Phân lớp hiện tại

Dòng điện định mức của cầu chì phải luôn cao hơn một bậc so với công tắc tơ, tạo ra "vùng đệm an toàn" - điều kiện đầy tải và đột biến không ảnh hưởng lẫn nhau. Cầu chì thiên hàDòng YRSA bao phủ toàn bộ dải điện áp từ 32VDC đến 1500VDC, với khả năng ngắt lên tới DC250kA. Khi kết hợp với các công tắc tơ dòng điện cao, mức tăng nhiệt độ khi đầy tải trong thời gian dài là cực kỳ thấp – loại bỏ hiện tượng nóng lên ở đầu cực và hồ quang tại nguồn, giảm các hư hỏng thường xuyên.

3. Phối hợp giảm thiểu môi trường

Trong các khu vực có nhiệt độ cao hoặc môi trường ở độ cao lớn, cả công tắc tơ và cầu chì phải được giảm công suất đồng thời - không bao giờ chỉ giảm công suất một bộ phận vì điều này sẽ phá vỡ sự cân bằng phối hợp.

IV. Galaxy Fuse – Giải pháp cầu chì được thiết kế để điều phối contactor

Được thành lập vào năm 1980, Galaxy Fuse (Yinrong) là nhà sản xuất cầu chì chuyên nghiệp tích hợp R&D, thử nghiệm, sản xuất và bán hàng. Công ty sản xuất đầy đủ các cầu chì năng lượng mới cho các ứng dụng PV, lưu trữ năng lượng và trạm sạc, với các sản phẩm được xuất khẩu tới hơn 80 quốc gia và khu vực trên toàn thế giới.

1. Điều phối cấp độ vật liệu

Các thành phần dải đồng mạ bạc độc quyền mang lại khả năng chống đột biến và chống mỏi kim loại – thích ứng với hoạt động của công tắc tơ trong hàng chục nghìn chu kỳ chuyển mạch mỗi ngày mà không bị ngắt gây khó chịu. Sản phẩm tuân thủ tiêu chuẩn IEC60269-4, GB/T13539.4 và các tiêu chuẩn khác với khả năng cách nhiệt ổn định và kết nối đầu cuối hoàn hảo – loại bỏ rủi ro về nhiệt.

2. Làm nguội hồ quang được tối ưu hóa quy trình

Các công nghệ tiên tiến bao gồm dập tắt hồ quang phần tử song song, ngắt sự cố nhanh và chống nứt ống gốm đảm bảo dập tắt hồ quang nhanh chóng trong điều kiện ngắn mạch – ngăn ngừa hư hỏng hồ quang đối với các tiếp điểm và đầu cực của công tắc tơ.

3. Kết hợp phân lớp dòng điện và điện áp đầy đủ

●Dòng YRSA000-CU:Được thiết kế cho bộ sạc tiêu chuẩn 750V/1000V và bộ lưu trữ năng lượng từ nhỏ đến trung bình

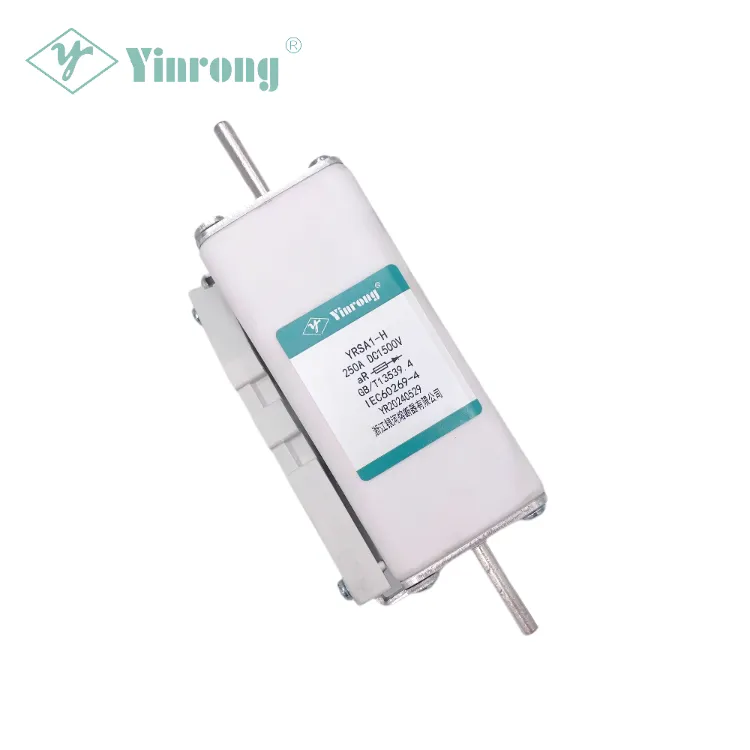

●Dòng YRSA1-HK :Được thiết kế cho hệ thống 1000V–1500V

●Dòng YRSA7-PK :Dòng thân vuông 1500V, được thiết kế để sạc cực nhanh điện áp cao 800V và lưu trữ năng lượng quy mô lớn – công suất ngắt lên tới DC250kA



Tương thích với tất cả các công tắc tơ DC điện áp cao tiêu chuẩn hiện có trên thị trường.



4. Dịch vụ tuyển chọn phối hợp một cửa

Cầu chì thiên hà cung cấp hỗ trợ kỹ thuật chuyên nghiệp – từ tính toán đối sánh I2t đến các giải pháp bảo vệ hệ thống hoàn chỉnh. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ khách hàng tính toán chính xác toàn bộ các thông số phù hợp để phối hợp công tắc tơ và cầu chì.

So với các thương hiệu hàng đầu quốc tế, Galaxy Fuse mang lại lợi thế đáng kể về hiệu suất chi phí ở cùng thông số kỹ thuật và chứng nhận. Tận dụng hơn 40 năm chuyên môn về sản xuất cầu chì, hơn 48 bằng sáng chế và nhiều chứng nhận quốc tế (UL/TUV/CE/CQC), Galaxy Fuse thể hiện những lợi thế rõ ràng về vật liệu, quy trình dập tắt hồ quang và khả năng phối hợp hệ thống.

suy nghĩ cuối cùng

Sự phối hợp giữa công tắc tơ DC và cầu chì về cơ bản là sự kết hợp chính xác trên ba chiều: thời gian, năng lượng và các thông số. Chọn đúng thời điểm – lỗi được xử lý ở lớp phù hợp. Hãy sử dụng đúng cách – nhiệt được phân bổ hợp lý. Sử dụng điện áp và dòng điện phù hợp – các thành phần phần cứng không ảnh hưởng lẫn nhau.

Cả ba đều không thể thiếu. Chọn chính xác – mỗi công tắc tơ và cầu chì đều đóng vai trò của mình, tạo nên các lớp bảo vệ. Chọn sai – tốt nhất là bảo vệ không thành công, tệ nhất là thiết bị bị phá hủy.

Cầu chì thiên hà – hơn 40 năm cam kết về cầu chì chất lượng cao, chuyên cung cấp các giải pháp bảo vệ mạch điện an toàn và đáng tin cậy cho các trạm sạc và hệ thống lưu trữ năng lượng.

Để được hỗ trợ kỹ thuật về lựa chọn cầu chì hoặc phối hợp công tắc tơ, vui lòngliên hệ với nhóm kỹ thuật Cầu chì thiên hà.
