​Cầu chì tác dụng nhanh so với cầu chì thông thường: Sự khác biệt thực sự là gì?

Trong thiết kế hệ thống điện tử công suất, việc lựa chọn cầu chì trực tiếp xác định giới hạn an toàn của thiết bị và hiệu quả bảo vệ sự cố. Khi đối mặt với cầu chì tác động nhanh so với cầu chì thông thường, nhiều kỹ sư đưa ra những lựa chọn sơ bộ chỉ dựa trên dòng điện và điện áp định mức, bỏ qua những khác biệt cơ bản về khoa học vật liệu, cơ chế phản ứng và các tình huống ứng dụng. Sự giám sát này có thể gây ra rủi ro nghiêm trọng trong các hệ thống lưu trữ năng lượng và năng lượng mới.

Bài viết này cung cấp một phân tích có hệ thống về những khác biệt cốt lõi giữa cầu chì tác động nhanh và cầu chì thông thường—từ thiết kế cấu trúc và cơ chế nung chảy cho đến ranh giới ứng dụng—để giúp các kỹ sư đưa ra quyết định lựa chọn chính xác.

Cấu trúc và Vật liệu: Từ "Dây kim loại" đến "Phần tử dễ nóng chảy chính xác"

Phần tử dễ chảy của cầu chì thông thường thường được làm bằng dây kim loại có hình dạng hình học, có cấu trúc đơn giản và chi phí sản xuất thấp. Logic nung chảy của nó dựa vào nhiệt Joule được tạo ra bởi chính dòng điện quá tải; khi nhiệt tích tụ đạt đến điểm nóng chảy, phần tử này tan chảy và mở mạch. Thiết kế này giúp nó phù hợp với các tình huống mà phản ứng nhanh không quan trọng, chẳng hạn như bảo vệ quá tải cho cáp và dây điện.

Tuy nhiên, cầu chì tác dụng nhanh được tối ưu hóa đặc biệt cả về chất liệu và kết cấu. Phần tử dễ nóng chảy của nó được làm bằng bạc nguyên chất, đồng mạ bạc hoặc đồng nguyên chất, có hình dạng như một dải mỏng hình chữ nhật với cổ lỗ tròn thu hẹp và các điểm hàn có điểm nóng chảy thấp được định vị trước tại các vị trí cụ thể. Sự khéo léo của thiết kế này nằm ở chỗ khi xảy ra tình trạng quá tải hoặc dòng điện ngắn mạch bội số thấp, điểm hàn sẽ tan chảy trước tiên và thông qua hiệu ứng luyện kim, đẩy nhanh quá trình cắt đứt nhanh chóng của phần tử ở cổ bị thu hẹp, khiến mạch bị gián đoạn trong vài micro giây đến mili giây.

Về bản chất, cầu chì thông thường dựa vào "tích tụ nhiệt tự nhiên", trong khi cầu chì tác động nhanh đạt được "sự phá vỡ tăng tốc chủ động" thông qua kỹ thuật kết cấu và vật liệu—đây là điểm khác biệt cơ bản nhất giữa hai cầu chì.

Tốc độ phản hồi: Khoảng cách mili giây so với micro giây

Tốc độ phản hồi là điểm khác biệt trực quan nhất giữa hai loại cầu chì.

Đối với cầu chì thông thường, thời gian nung chảy tỷ lệ nghịch với bội số dòng quá tải: dòng điện vượt quá giá trị định mức càng cao thì thời gian nung chảy càng ngắn; ngược lại, ở mức bội số quá tải thấp hơn, thời gian nung chảy có thể kéo dài đến vài giây hoặc thậm chí lâu hơn. Đặc tính "độ trễ thời gian" này có thể chấp nhận được trong bảo vệ cáp vì cáp có khả năng chịu nhiệt nhất định và khả năng quá tải ngắn hạn.

Cầu chì tác dụng nhanh hoạt động hoàn toàn khác. Nhờ cơ chế "tăng tốc" của các điểm hàn có điểm nóng chảy thấp và hiệu ứng tập trung mật độ dòng điện của cấu trúc cổ hẹp, cầu chì tác động nhanh có thể ngắt mạch trong vòng một phần nghìn giây hoặc thậm chí là micro giây. Tốc độ cực cao này không được theo đuổi vì mục đích riêng mà để loại bỏ dòng điện sự cố trong giới hạn thời gian mà các thiết bị bán dẫn (như IGBT, SiC MOSFET và điốt chỉnh lưu) có thể chịu được—khả năng chịu nhiệt của chất bán dẫn thường chỉ ở mức mili giây và cầu chì thông thường không thể đáp ứng yêu cầu bảo vệ này.

Kịch bản ứng dụng: Mục tiêu bảo vệ Xác định logic lựa chọn

Ranh giới ứng dụng của cầu chì tác dụng nhanh và cầu chì thông thường được xác định một cách tự nhiên bởi các đặc tính đáp ứng tương ứng của chúng.

Cầu chì thông thường chủ yếu được sử dụng để bảo vệ quá tải và ngắn mạch cho cáp và dây điện. Cáp có quán tính nhiệt nhất định; quá tải ngắn hạn không gây ra hư hỏng cách điện ngay lập tức, do đó cho phép có một độ trễ nhất định trong hoạt động của cầu chì. Điều này giải thích tại sao cầu chì thông thường vẫn được sử dụng rộng rãi trong các đường dây phân phối và công nghiệp của tòa nhà.

Mặt khác, cầu chì tác động nhanh được thiết kế để bảo vệ các thiết bị nguồn bán dẫn và bộ chỉnh lưu. Trong bộ biến tần quang điện, trạm sạc DC và bộ chuyển đổi lưu trữ năng lượng (PCS), mô-đun IGBT và SiC rất dễ bị quá dòng—một khi xảy ra đoản mạch, dòng điện phải được ngắt trong vòng hàng trăm micro giây, nếu không thiết bị sẽ bị hỏng vĩnh viễn. Cầu chì tác dụng nhanh chính xác là giải pháp cho yêu cầu này.

Đặc biệt trong các hệ thống lưu trữ năng lượng (ESS), việc ứng dụng cầu chì tốc độ cao là rất quan trọng. Dòng điện ngắn mạch trong cụm pin có điện áp DC cao, cường độ dòng điện cao và không có điểm giao nhau tự nhiên, đặt ra yêu cầu nghiêm ngặt về công suất ngắt và hiệu suất dập hồ quang. Cầu chì DC tốc độ cao để lưu trữ năng lượng không chỉ phải cung cấp phản hồi nhanh mà còn dập tắt hồ quang một cách đáng tin cậy mà không bị kích hoạt lại trong điều kiện DC điện áp cao, đồng thời cung cấp đủ khả năng ngắt để xử lý dòng điện ngắn mạch cực cao mà cụm pin có thể tạo ra.

Phân loại IEC: Sự phân chia kỹ thuật giữa aR và gG

Từ quan điểm của các tiêu chuẩn cầu chì của Ủy ban Kỹ thuật Điện Quốc tế (IEC), sự khác biệt giữa cầu chì tác động nhanh và cầu chì thông thường được định lượng và tiêu chuẩn hóa hơn nữa.

Cầu chì thông thường thường rơi vàogG(bảo vệ cáp toàn dải), cung cấp khả năng bảo vệ quá tải và ngắn mạch hoàn toàn nhưng có thời gian hoạt động tương đối dài hơn, thích hợp cho việc phân phối chung và bảo vệ cáp.

Cầu chì tác dụng nhanh thuộc loạiaR(lớp bảo vệ chất bán dẫn một phần). Cầu chì aR được thiết kế đặc biệt để bảo vệ thiết bị bán dẫn, có giá trị I2t (năng lượng cho qua) cực thấp và khả năng hạn chế dòng điện mạnh. Chúng có thể cắt dòng điện sự cố ở giai đoạn đầu của sự cố, hạn chế năng lượng sự cố trong khả năng chịu đựng của các thiết bị bán dẫn. Cầu chì aR không xử lý chức năng bảo vệ quá tải cấp thấp—chức năng này được gán cho hệ thống điều khiển hoặc công tắc tơ, tạo thành một hệ thống phân cấp chức năng rõ ràng.

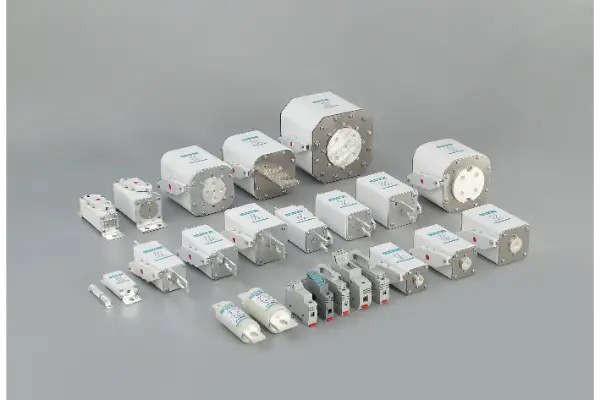

Cầu chì thiên hà: Giải pháp cầu chì tốc độ cao cho năng lượng mới và lưu trữ năng lượng

Cầu chì thiên hàcó hơn 40 năm kinh nghiệm trong lĩnh vực R&D và sản xuất cầu chì, xây dựng chuyên môn kỹ thuật sâu rộng trong phân khúc cầu chì tác động nhanh. Đối với các ứng dụng năng lượng mới như bộ biến tần quang điện, trạm sạc DC và bộ chuyển đổi lưu trữ năng lượng, Galaxy Fuse cung cấp đầy đủ các loại cầu chì tốc độ cao hiệu suất cao.

Hệ thống lưu trữ năng lượng Cầu chì tốc độ cao chuyên dụnglà lĩnh vực trọng tâm chính của Galaxy Fuse. Hệ thống lưu trữ năng lượng đòi hỏi cầu chì nhiều hơn so với các ứng dụng công nghiệp thông thường: điện áp DC lên đến 1500V, dòng điện ngắn mạch đạt tới hàng trăm kiloamper và nhu cầu về độ tin cậy tuyệt đối về khả năng chống hồ quang và gián đoạn trong môi trường pin kín. Các sản phẩm thuộc dòng lưu trữ năng lượng Galaxy Fuse sử dụng các nguyên tố dễ nóng chảy bằng bạc nguyên chất và phương tiện làm nguội hồ quang bằng cát thạch anh có độ tinh khiết cao, kết hợp với thiết kế cấu trúc cổ được tối ưu hóa để đảm bảo phản hồi ở cấp độ micro giây và khả năng gián đoạn đáng tin cậy trong các điều kiện lỗi khắc nghiệt.

Ưu điểm kỹ thuật cốt lõi:

●Bạc nguyên chất/Đồng mạ bạc:Điểm nóng chảy thấp và độ dẫn điện cao đảm bảo phản ứng nhanh

●Cấu trúc cổ được tối ưu hóa:Kiểm soát chính xác các điểm nung chảy để ngắt hồ quang ổn định

●Làm nguội hồ quang cát thạch anh có độ tinh khiết cao:Hấp thụ nhanh chóng năng lượng hồ quang và ngăn chặn sự tái kích hoạt

●Chứng nhận đầy đủ:Sản phẩm tuân thủ tiêu chuẩn IEC60269, GB13539 và các tiêu chuẩn quốc tế khác, với nhiều dòng sản phẩm có chứng nhận UL, TUV và CE

●Hỗ trợ dữ liệu kỹ thuật hoàn chỉnh:Cung cấp các đường cong I2t đo được và đường cong dòng điện cắt, tạo điều kiện cho các kỹ sư tính toán phối hợp bảo vệ hệ thống chính xác

Phần kết luận

Sự khác biệt giữa cầu chì tác dụng nhanh và cầu chì thông thường vượt xa mức độ bề mặt “nhanh so với chậm”. Từ lựa chọn vật liệu và tối ưu hóa cấu trúc đến cơ chế đáp ứng và phân loại IEC, cả hai đều thể hiện triết lý bảo vệ hoàn toàn khác nhau.

Cầu chì thông thường bảo vệ "công suất nhiệt" của cáp; cầu chì tác dụng nhanh bảo vệ "cửa sổ mỏng manh" của chất bán dẫn. Trong lĩnh vực lưu trữ năng lượng và năng lượng mới đang phát triển nhanh chóng hiện nay, việc hiểu và sử dụng đúng giá trị đặc biệt của cầu chì tác động nhanh là một kỹ năng cần thiết đối với mọi kỹ sư điện tử công suất.

Cầu chì Galaxy - hơn 46 năm cam kết sản xuất cầu chì chất lượng cao, chuyên cung cấp các giải pháp bảo vệ mạch điện an toàn và đáng tin cậy cho các hệ thống lưu trữ năng lượng và năng lượng mới trên toàn cầu.

Để được hỗ trợ kỹ thuật về lựa chọn cầu chì tốc độ cao để lưu trữ năng lượng hoặc thiết bị năng lượng mới, vui lòngliên hệ với Cầu chì thiên hàđội ngũ kỹ thuật.
