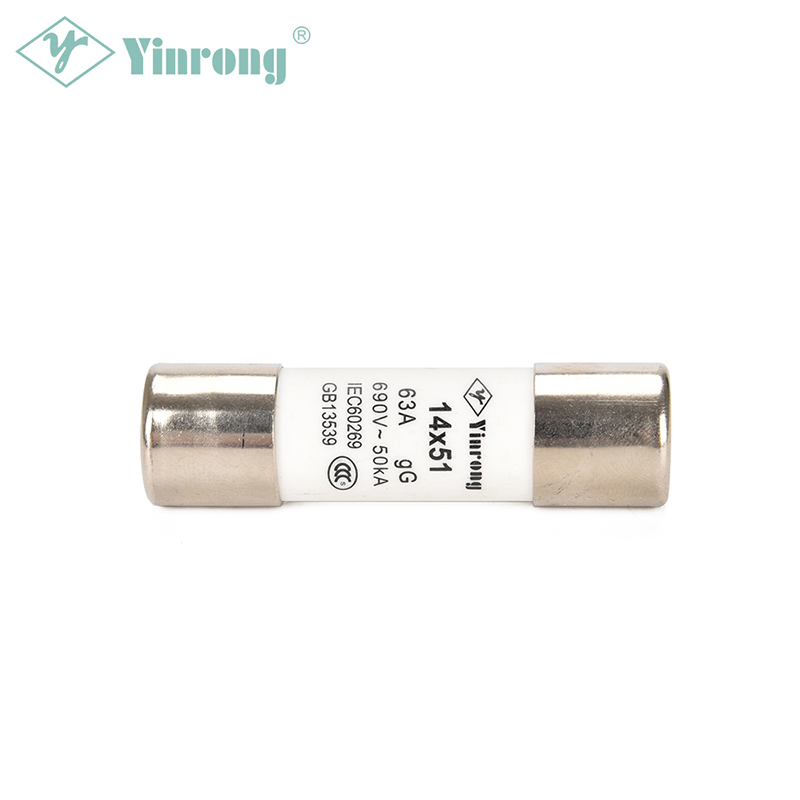

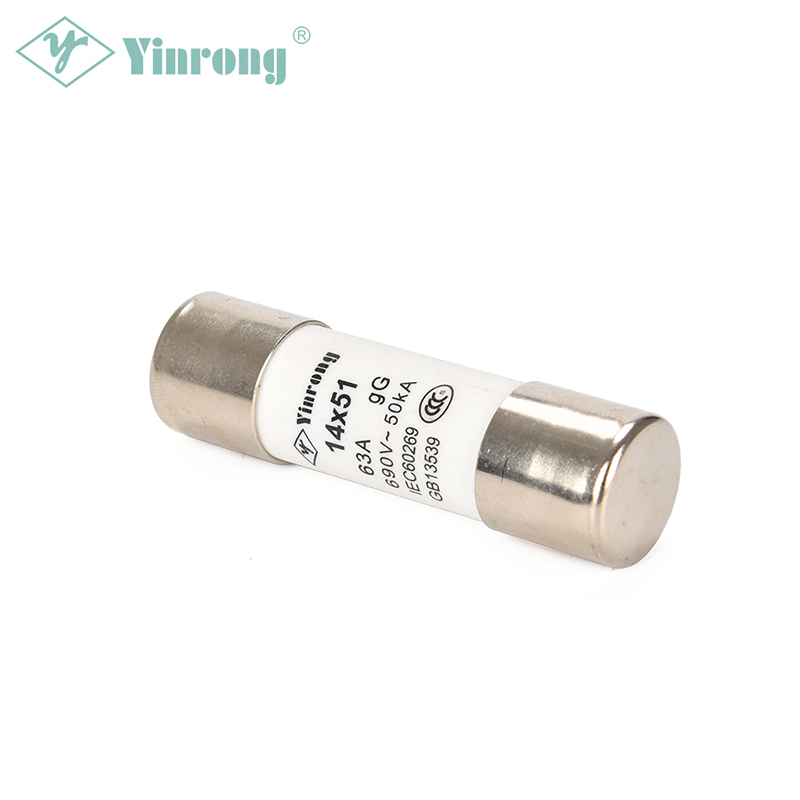

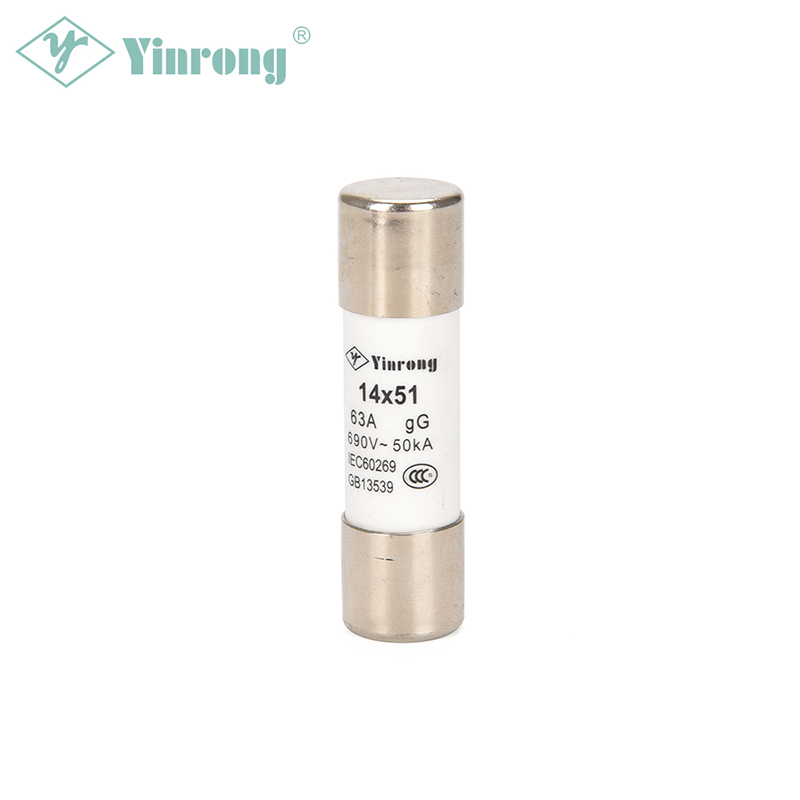

Liên kết cầu chì HRC hình trụ 500VAC 63A 14 × 51mm

Liên kết cầu chì HRC hình trụ 500VAC 63A 14 × 51mm

Phê duyệt & Tiêu chuẩn

â € ¢ IEC60269-1
â € ¢ IEC60269-2

Hạng hoạt động

â € ¢ gG / gL
â € ¢ aM
â ¢ aR

Các tính năng và lợi ích

â € ¢ Bao phủ các mạch phân phối điện 250VAC, 380VAC, 500VAC và 690VAC và các ứng dụng công nghiệp khác nhau
â € ¢ 2-63A xếp hạng ampe có sẵn
â € ¢ Bảo vệ toàn dải
â € ¢ Đáp ứng các tiêu chuẩn IEC để được chấp nhận trên toàn cầu
â € ¢ Cấu trúc hình trụ tiêu chuẩn hóa
â € ¢ Hiệu suất tiêu tán điện năng thấp để tăng nhiệt độ thấp hơn
â € ¢ DIN Rail có thể lắp vào

Các ứng dụng

â € ¢ Các ứng dụng công nghiệp chung
â € ¢ Động cơ truyền động
â € ¢ LV-net hoạt động
â € ¢ Bảo vệ cáp
â € ¢ Rơle trạng thái rắn
â € ¢ Thiết bị bán dẫn
â € ¢ Bộ chỉnh lưu điện
â € ¢ Hệ thống điện liên tục
â € ¢ Người chuyển đổi

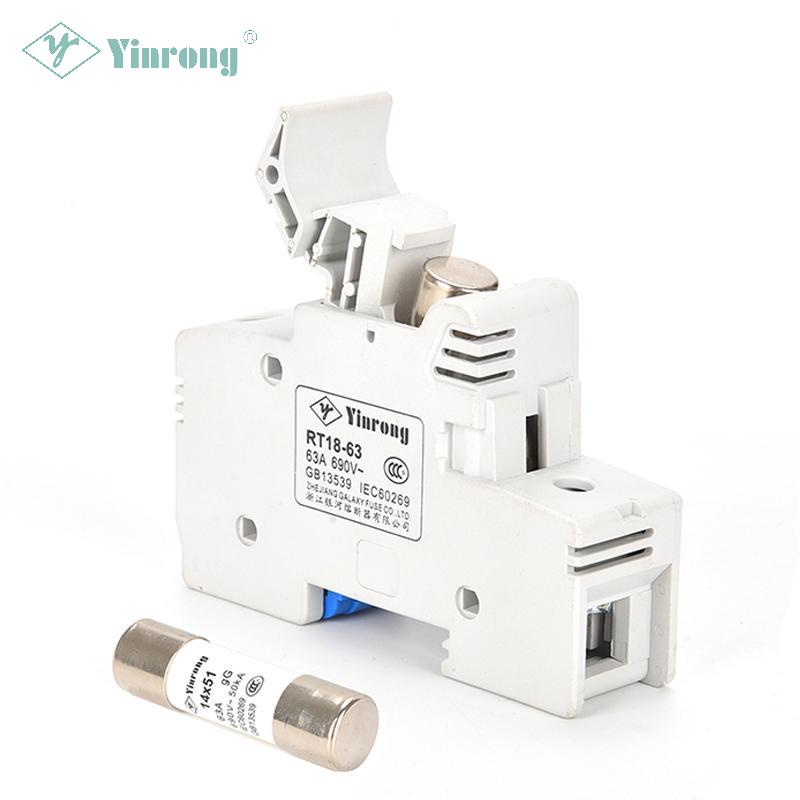

Người giữ cầu chì được đề xuất

â € ¢ Giá đỡ cầu chì RT18-63

Nước xuất xứ

â € ¢ Cộng hòa Nhân dân Trung Hoa

Thông số

Mô hình / Kích thước	Điện áp định mức (V)	Đã đánh giá hiện tại (A)	Tổng thể
			ΦC	A	Quả sung.
10,3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38T	Hình 1
5x20	250	0,5,1,2,4,6,10,12,13	5	20	Hình 2
5x25	250	0,5,1,2,4,6,10,12,16	5	25
6x20	250	0,5,1,2,4,6,10,12,16	6	20
6,3x23	250	0,5,1,2,4,6,10,12,16,20	6.3	23
6,3x25	250	0,5,1,2,4,6,10,12,16,20	6.3	25
6,3 x31,5	250/500	0,5,1,2,4,6,10,12,16,20	6.3	31.5
8,5x23	250	0,5,1,2,4,6,10,12,16,20,25	8.5	23
8,5 x31,5	250/500	0,5,1,2,4,6,10,12,16,20,25	8.5	31.5
8,5 x36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10,3x28,5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10,3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10,3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10,3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14,3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14,3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15x50	380/500	20,25,32,40,50	15	50
16,7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18x50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20,5x40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127
22,2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	690	32,40,50,63,80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30x57	690	16,20,25,32,40,50,63,80,100,125	30	57
14,3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51H	Hình 3
20,5 x76H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76H
20,5x114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114 giờ
20,5x 127H	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127H
22,2 x58H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58 giờ
27x 139H	690	32,40,50,63	27	139 giờ
27x 147H	690	32,40,50,63	27	147 giờ

Kích thước (mm)
